Liebe Schachcomputer-Fans,

unser Tuningprojekt ist in eine entscheidende Phase eingetreten: die fast-finale Platine Rev C hat in mehreren Partien gegen starke Computer gezeigt, was sie kann, z.B. hier oder hier und hier.

Auf der Basis haben wir die endgültigen Platinen anfertigen lassen, sie sind gerade fertig geworden, das erste halbe Dutzend ist bestückt und programmiert - und (fast) alles funktioniert wie geplant:

Die 6502-Emulation läuft stabil mit 100 MHz. Aktuell können per DIP-Schalter folgende Compis angewählt werden:

Mephisto MM II, MM IV, MM V, Polgar 1.5, Milano und Nigel Short

Der MM II ist neu hinzugekommen: mit 100 MHz läuft er gegenüber seinen original 3.7 MHz jetzt 27mal schneller. Bei den anderen Modellen ist es der Faktor 20 (5 MHz auf 100 MHz). Bei den ersten 3 Modellen werden, falls vorhanden, die Eröffnungseinschübe natürlich richtig erkannt.

Was noch nicht geht ist der Novag Constellation Forte (a und B), wir arbeiten an einem Update, dass nachträglich eingespielt werden kann. Auch andere Modelle können nachräglich aufgespielt werden, max 16 Modelle können per DIP-Schalter ausgewählt werden.

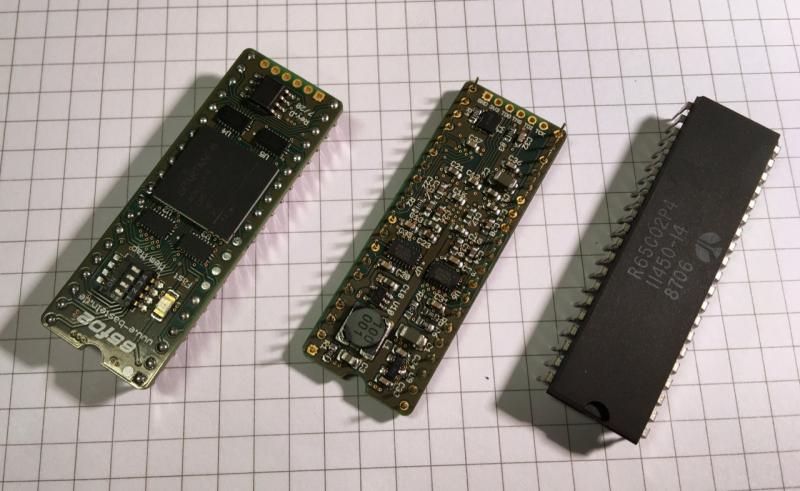

Auf dem Foto seht ihr die filigrane, beidseitig bestückte Platine (Draufsicht links, Unterseite mitte und eine Original-CPU rechts) - Entwurf, Layout und Umsetzung sind Jürgen Müller zu verdanken !

Ich hatte angekündigt, eine Platine ins Forum zum Testen zu geben, dazu mehr in einem neuen Thread. Und zum Thema "Kleinserienfertigung" kommen einige Gedanken in einem weiteren Thread, da benötigen wir eure Ideen.

An dieser Stelle nochmal vielen Dank an Alle, die unser Projekt mit Kommentaren und Anregungen begleitet haben !

Gruß
Roland

Miniaturansicht angehängter Grafiken



Update 14.8.2020:

Jürgen hat einen genialen Algorithmus implementiert, der die zeitkritischen I/O-Befehle automatisch von der Beschleunigung ausnimmt. Das vereinfacht die Erweiterung der FPGA-Platine um neue Schachcomputer erheblich.

Erfolgreich implementiert und getestet sind bis jetzt 11 Programme/Varianten:

• Mephisto Modular II & B&P
• Mephisto Modular IV & V, Rebel Portoroz (MM X)
• Mephisto Polgar
• Mephisto Milano & Nigel Short
• Mephisto Rebell 5.0
• Novag Constellation Forte A/B

Implementiert, aber noch nicht getestet sind

• Chafitz ARB & MGS
• Fidelity Elite A/S (Glasgow, Budapest); Prestige

und in Arbeit ist

• Novag Super Expert C

Mit dem Super Expert steht noch etwas Arbeit an: es ist der erste Schachcomputer in unserer Liste, der mehr als 64 kB ROM hat. Das Nachvollziehen des Bank-Switchings ist für unsere FPGA-Lösung leider nicht ganz trivial.

Gruß
Roland

Ich erhielt eine PN mit der Nachfrage, ob wir den die Rechte an all den ROMs hätten. Da diese Frage von allgemeinem Interesse ist, hier die anonymisierte Antwort an den Absender zur Information der Allgemeinheit, um diese Frage nochmals abschließend zu klären:

... Unser kleiner Chip ersetzt NUR die CPU, die ROM-Inhalte werden vom Board ausgelesen. Nur wer ein Original-ROM bereits hat kann damit beschleunigt spielen. . ...

Will der Nutzer unseres Chips zB auf MM II wechseln, muß er den Chip in ein MM II Modul mit MM II ROMs stecken. Will er FORTE beschleunigen, muss der den Chip in ein original FORTE-Brett mit original ROMs einbauen usw.

Wahrscheinlich kommt das Missverständnis durch die Schalterstellungen auf der Platine: diese Schalter dienen nur dazu, dem CPU-Chip mitzuteilen, welche Adressen von der Beschleunigung auszunehmen. Wer also kein Original-ROM hat, kann da einstellen, was er will, es wird nicht laufen.

Das wir mit der Lösung kein Copyright verletzen hatten wir gleich im ersten Forumsbeitrag beschrieben:

"Zur Technik Die Beschleunigerplatine bildet eine 65C02-CPU in einer FPGA von Numato nach, die mit 100 MHz getaktet ist. Der Clou ist, dass das Board sein eigenes RAM mitbringt und dass es das ROM (einschließlich des EröffnungsROM, falls vorhanden) vom Zielsystem einliest und dann aus seinem schnellen RAM ausführt. Damit ergeben sich auch keine Copyright-Probleme wg der ROM-Abbilder."

deshalb nochmal:

• Unser Chip enthält keinerlei ROM-Abbilder !
• Nur wer eine Originalplatine mit original-ROMs hat, kann die Programme beschleunigen

Ich hoffe, das Missverständnis ist hiermit geklärt

Roland

Und wenn Ihr das alles durch habt, widmet Ihr Euch bestimmt dem H8 Prozessor und dem MM VI, das ist doch so, oder ??

Hallo Udo,

guter Versuch, aber ich denke, wir beschränken uns auf den 65C02.

Gegen den H8 spricht schon mal, dass er ein Microcontroller ist, er hat sein RAM und vor allem sein ROM on Board. Das müssten wir mit implementieren und wären mitten drin in der Copyright-Problematik. Der Ersatz-H8 hätte ja keinen Zugriff auf das ROM mehr, da der alte H8 dann ja nicht mehr im Board ist.
Außerdem lassen sich die H8-Typen ja schon sehr gut konventionell tunen

Außerdem wäre die Implementierung von H8, 68xxx u.a. in FPGA wesentlich komplexer, wir bräuchten teurere/größere Chips und der Geschwindigkeitsgewinn wäre keinesfalls ein Faktor 20 (zB Polgar) bis 27 (MM II).

Und außerdem haben Jürgen und ich das ganze Projekt ja nur aus Langeweile gemacht, eigentlich sind unsere Hobbybaustellen dieses Museum und vor allem die Restaurierung dieses Computers !

Gruß
Roland

Ok, dann keinen H8 ;-)
Aber der alte Computer in Deinem Link ist toll. Ich hatte einmal in einer Firma gearbeitet, die Elektroschrott verarbeitete. Da kamen auch recht alte PC`s an, einmal aber auch eine gigantische Festplatte,bzw, eine riesige Magnetscheibe mit Keilriemenantrieb! War wohl ein Magnetspeicher älterer Bauart, halb so groß wie ein Kühlschrank.
Ich hatte mir da meine ersten selbstgebauten Computer "zusammengesucht". Ab und zu kammen auch CD`s mit Windows 95 oder Windows NT 4 an. Ich finde diese alten Computer faszinierend.
