Hallo miteinander,
ich habe ein Memory-Modul zum Chess Champion Super System III mit kaputtem Akku. D.h. Bei eingesetztem Modul und längerer Spiel-, d.h. auch Lade-Dauer zeigte sich, dass die Memory-Einheit prinzipiell etwas "macht", wenn es auch komplett unsinnige Züge bzw. Positionen waren, die im Speicher waren und der Rechner gelegentlich abstürzte (was er sonst nie tut).

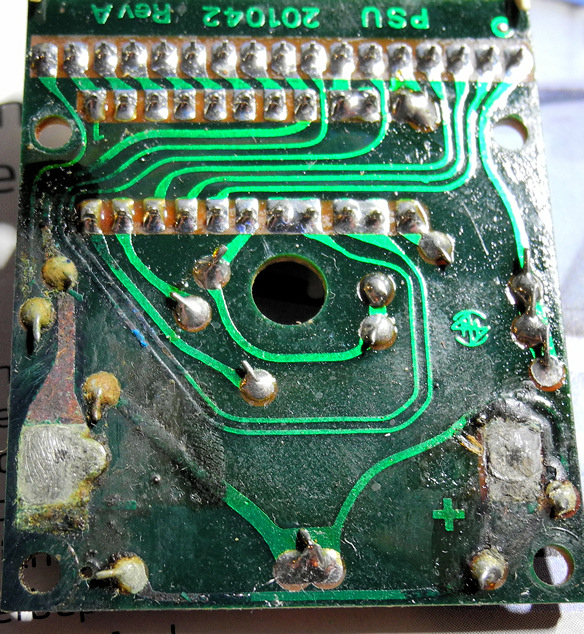

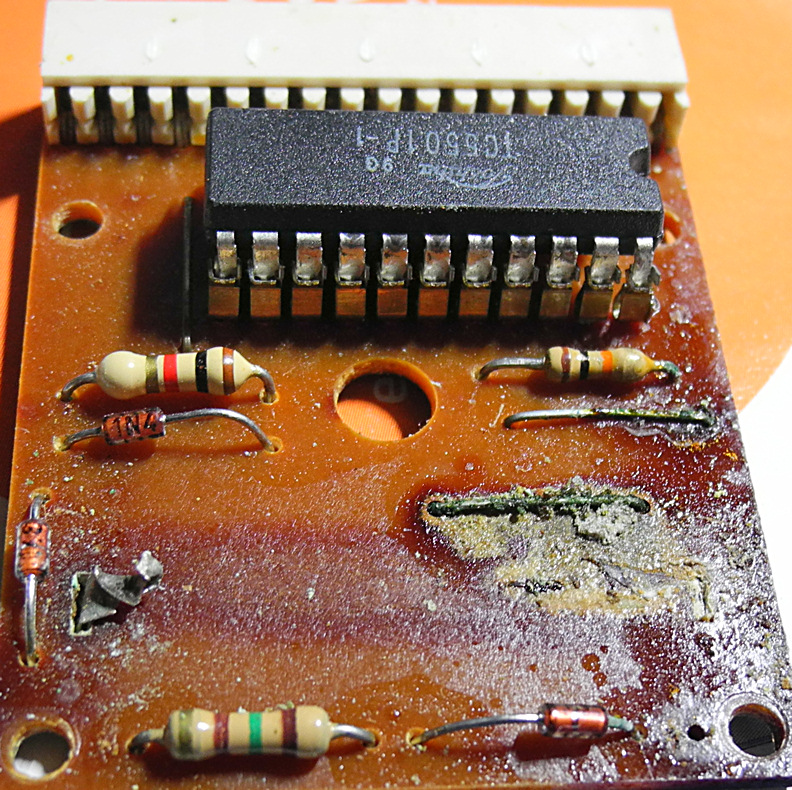

Ich hatte den Akku dann mit Gewalt entfernt (siehe Fotos), hatte die Hoffnung, dass das Teil ohne den (Stütz ?-)Akku evtl. funktionieren könnte (so lange das Gerät eingeschaltet bleibt).
Das war leider nicht der Fall. D.h. Der Rechner reagierte so, als ob das Modul nicht eingebaut wäre.

Folgendes probierte ich (provisorisch mit Krokodilklemmen verbunden):
Ich versorgte anstelle des vormaligen Akkus die Anschlüsse mit externer Spannung.
Bei etwa 4,5V bis 6V reagierte der Rechner wie bei dem defekten Akku, sonst gar nicht.
Es kann natürlich sein, dass es auch wegen des lausigen Versuchsaufbaus hakte.
Ich wüsste gerne, was für eine Akku-Spannung notwendig ist, oder ob eigentlich keine notwendig ist, das Memoryteil schlichtweg defekt ist.

So, das war viel geschrieben wegen altem Schrott, aber mir war es das wert.

Gruß
Wolfgang

Miniaturansicht angehängter Grafiken



Hallo Wolfgang,

das Modul muss autark laufen und wird nicht vom SS3 mit Strom versorgt (nur geladen). Auf Deinem Modul sind diverse Leiterbahnen veräzt (durch die ausgelaufene Accu-Säure) und auch welche beschädigt durch den Abriss des Accus. Du musst alle Leitungen wie im Original wiederherstellen und dabei Leitung für Leitung durchmessen, ggf. mit Fädeldraht ersetzen. Insbesondere die Widerstände und Dioden um den Accu herum müssen korrekt verschaltet sein. Da sich die Zahl der Leiterbahnen in Grenzen hält sollte das machbar sein.

Die Voltzahl ergibt sich aus der Anzahl der Accu-Segmente, die dort ähnlich wie Knopfzellen aufgereiht sind. Jede Zelle hat 1,2 V. Am einfachsten besorgst Du Dir wieder einen NiCa (?)-Accu mit gleicher Stärke und lötest ihn ein. NiMH oder Li-Accus werden nicht gehen, ob das Teil NiCa kann wäre zu testen.

All das klappt nur wenn der RAM-Chip unversehrt ist, diesen Typ wird man kaum noch bekommen.

Gruß
Achim
