Hallo liebes Forum!!
Ich habe Fragen zum Exclusive S:
Gab es das Brett jemals mit Batteriefach? Falls ja, in welchen Jahren wurden solche Bretter erzeugt?

Das Brett wurde damals original als Set mit Modul in einer Verpackung geliefert.
In der Originalanleitung klebt ein oranger Zettel auf dem steht:

Zur Beachtung
Durch die Verwendung einer neuartigen Netzanschußtechnik ist es bei diesem Komplettgerät - im Gegensatz zu den Adaptern in der Bedienungsanleitung - wahlweise möglich, den Netzadapter an einer der beiden Netzbuchsen vorne am Modul oder hinten am Gehäuse anzuschließen

Bitte verwenden sie ausschließlich den dazugehörigen Adaptertyp HGN5004A, um Beschädigungen an Ihrem kostbaren Modul zu vermeiden.

Ist das denn überhaupt ein Exclusiv S Brett?

Bedeuted das nun das alle Module in dem Brett mit HGN5004A betrieben werden müssen?
Kann ich das HGN5004 nun tatsächlich am Gehäuse anschließen ohne das Modul zu beschädigen?
Welches Netzteil muss ich nun tatsächlich anschließen wenn ich am Gehäuse anschließen möchte?
Kann ich in diesem Brett nun doch andere Module außer 68000er betreiben?

Ich kenn mich echt nimmer aus ...

Bitte um eure Hilfe
Vielen Dank
Jürgen

Hallo Jürgen,

Dürfte eigentlich keines sein; denn ein "S"-Brett hat keinen Spannungsregler und wenn man die 9V eines HGN5004a am Gehäuse anstöpselt, kommen die direkt am Modul an -> nix gutt!

Deshalb gabs ja die Adaptermodule, die die 9V auf die 5-6V herunterregeln, die ein Modul braucht.

Ein "normales" Brett (ohne "S") hat einen Spannungsregler eingebaut; da sollte es prinzipiell egal sein, ob man über das Adaptermodul oder das Gehäuse anschließt.

Geht man bei einem "S"-Brett über das Gehäuse rein (weil man vielleicht kein Adaptermodul besitzt) sollte man also nur ein 5V-Netzteil verwenden (wie z. B. das HGN5004 (ohne "a")

Ein "S"-Brett hat normalerweise rechts oben ein großes "S", daran sollte man es leicht erkennen.

Guckst hier: https://www.schach-computer.info/wik..._III-S_Glasgow
Da dein Brett anscheinend kein "S" ist:

Nein, natürlich nicht: Module, die weniger Stromstärke brauchen (wie z. B. MM II/IV/V usw.), können z. B. mit einem HGN5001 und Risc-Module dürfen nur mit einem HGN5050 (oder einem entsprechenden 5V-NT) betrieben werden.


Gruß,
Robert

Hallo,
kurze Antwort:

Wie ich früher schon schrieb: "S" Brett = kein Wandler = 5 Volt Betrieb = 5004 oder anderes 5 Volt Netzteil.

Brett ohne S = mit Wandler = 9 Volt Betrieb = diverse Netzteile.

Zur anderen Frage: Ja, die "S" Klasse hatte Batteriefächer ... allerdings nur das Fach ohne Nutzen, da keine Anschlusskontakte vorhanden sind ...

Und was den "Beipackzettel" entspricht: Sehr häufig wurden von den ehemaligen Besitzern, die oftmals mehr als einen Computer hatten, die "Beipackzettel" alle in eine Schachtel gepackt und im Laufe der Zeit bunt gewürfelt ...


Gruß,
Sascha

__________________
This post may not be reproduced without prior written permission.
Copyright (c) 1967-2025. All rights reserved to make me feel special. :-)

Ich gehe nicht davon aus dass dies eine "Fälschung" eines S Brettes ist, aber trotzdem hier ein paar Bilder dazu (Battereifach hat Kontakte und ist verkabelt):

Der Zettel in der BDA scheint original zu sein:


Original BDA


Original Verpackung


S Aufkleber am Brett


Bitte nochmals um euer Urteil, ist das nun ein Originales S oder nicht?
Danke
Jürgen

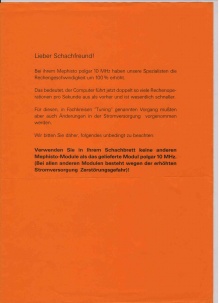

Übrigens so orange Zettel kenne ich:
Quelle: Schach-computer.info Polgar 10Mhz


Nachtrag:
Hier noch das Bild vom Batteriefach:

Dann würde ich mal davon ausgehen, dass es sich um ein normales Brett handelt (also mit Spannungswandler), aber H&G in der Produktion hierfür noch alte Restbestände von "S"-Brettern "verwurschtelt" hat

Also ist deines wohl eines der ersten, die mit der "neuen Netzanschlußtechnik" ausgestattet waren.

War gang und gäbe bei denen; so waren z. B. die ersten Amsterdam-Module Glasgows mit neuem EPROM...


Gruß,
Robert

P.S.: Aber um auf Nummer Sicher zu gehen, wäre es vielleicht keine schlechte Idee, das ganze durchzumessen (bevor du ein Modul grillst)

Hallo Robert!
Danke für die Infos...

Ok, mache ich und ein Messgerät habe ich auch. Wo muss ich was messen?

LG
Jürgen

Da bin ich überfragt; das sollten dir lieber die Elektroniker hier im Forum sagen (ich bin keiner)


Gruß,
Robert

Jein, die ersten normalen Exclusive gab es gleichzeitig mit den S Brettern. Die S Klasse war halt nur als Komplettgerät vorgesehen (quasi nicht modular) mit WM Set und Netzteil ... da brauchte es keinen Wandler im Brett.

Allerdings wurden später einige S Bretter nachträglich mit Wandlern versehen bzw. mit "normaler Elektronik", da weniger "S" verkauft wurden als geplant.

Ich denke, es handelt sich um ein Gerät mit Wandler, sonst wäre das Batteriefach leer, sprich ohne Kontakte. Ergo: Das Gerät kann mit einem 9 Volt Netzteil betrieben werden ...

Allerdings braucht man gar nicht großartig messen, um das festzustellen: Einfach ein 5 Volt Netzteil anschließen, wenn dann die Module nicht laufen, kommt nicht genug Saft an ... dann braucht es ein stärkeres Netzteil ... wobei ich bei den alten Brettern lieber kein H&G Netzteil nehmen würde. Nimm lieber ein stabilisiertes Netzteil, stelle es auf 7,5 Volt ein und dann laufen alle Module ...

Gruß,
Sascha

__________________
This post may not be reproduced without prior written permission.
Copyright (c) 1967-2025. All rights reserved to make me feel special. :-)

Hallo Sascha!
Vielen, vielen Dank!
Ab 6V am Stromamschluss am Brett laufen die Module.

Dann habe ich sozusagen ein "Hybridbrett" welches ein originals S mit Spannungsregler ist.

Danke nochmals an alle für eure rasche Hilfe.

Liebe Grüße
Jürgen

Hallo Jürgen,
wenn die Module bei 6 Volt laufen und Dein Netzteil stabil ist, würde ich es auch bei 6 Volt eingestellt lassen und nicht weiter nach oben drehen (7,5 oder 9 Volt) ... schließlich muss der Wandler eh nur wieder reduzieren und erzeugt dabei Verlustwärme, was die Alterung und den Verschleiß unnötig beschleunigt.

Viel Spaß damit ... wünscht,
Sascha
