Hallo allerseits,
ich habe diesen alten Thread aus gegebenem Anlass mal wieder aktiviert.
Da ich 2 Expert Travel Chess Computer und 1 Travel Champion 2100 Computer habe, hatte ich mir überlegt, die beiden Expert Travel Chess Geräte zu tunen.
Ein Gerät habe ich auf 16 Mhz beschleunigt, dass andere Gerät auf 24 Mhz.
Wie weiter oben beschrieben lassen sich die Uhren über Dioden bis zu 16 Mhz anpassen, was ich auch gemacht habe.
Das 16 Mhz Gerät läuft nun mit richtiger Uhrzeit und bei dem 24 Mhz Gerät habe ich die Dioden auf 12 Mhz angepasst, so dass die Uhr doppelt schnell läuft. So lassen sich die Spielstufen sehr gut umrechnen.

Es sind 2 Dioden für die verschiedenen Frequenzen zuständig.
Auf der Platine sind sie gekennzeichnet mit D6 und D7
Hier noch die Zuordnung der Dioden für die jeweilige Taktfrequenz.

D6 = 1 D7 = 1 entspricht 10 Mhz (original)
D6 = 0 D7 = 0 entspricht 12 Mhz
D6 = 0 D7 = 1 entspricht 14 Mhz
D6 = 1 D7 = 0 entspricht 16 Mhz

1= Diode vorhanden 0= Diode nicht vorhanden

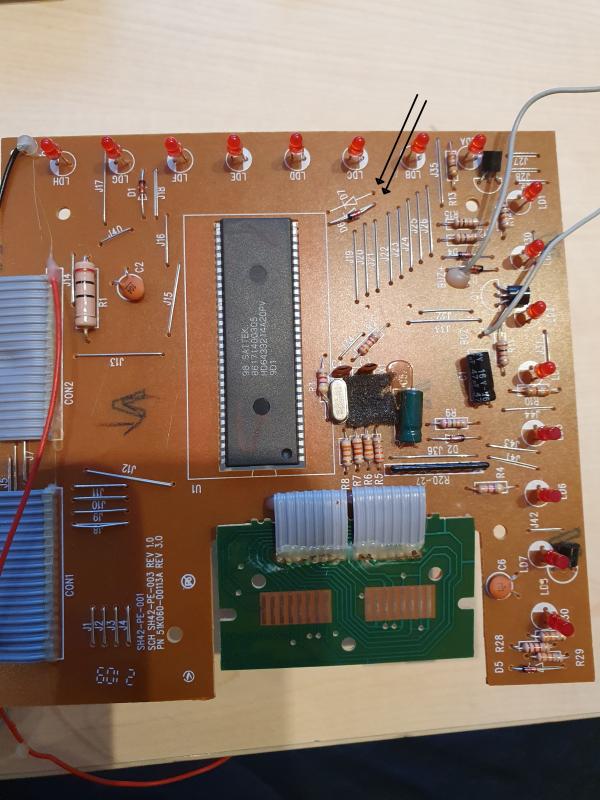

Im Anhang ein Bild der Platine mit 16 Mhz Konfiguration


viele Grüße
Markus
